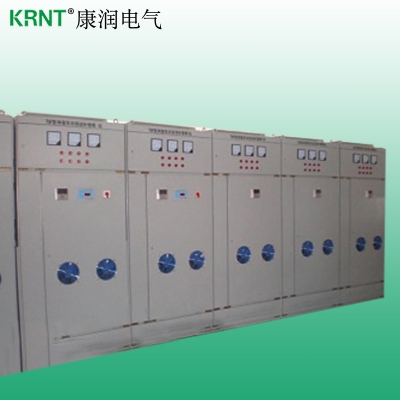

中頻爐為非線性負荷，運行時向電網注入諧波電流，在電網阻抗上產生諧波電壓，導致電網電壓畸變，影響供電質量及設備運行安全。大功率的中頻爐自然功率因數在0.8一刃.85之間，無功需求大，諧波含量高。小功率的中頻爐自然功率因數在0.88-0.92之間，無功需求小，但是諧波合量非常高。中頻爐的網側諧波主要是5次，7次和11次。
為保障電能質量，需要采取諧波抑制措施，同時補償無功功率。根據我國電能質量標準規定，以及本公司近年來在諧波治理方面的研究成果，采用寬頻濾波技術，針對中頻爐產生的特征諧波分別設置濾波回路，吸收諧波電流，提高電能質量，徹底解決中頻爐、UPS電源、數控機床、變頻器及其它敏感負荷因電能質量問題造成的損壞，另外還可以縮短冶煉時間，給用戶帶來節能效益。
中頻爐濾波器的連接，可以采用高壓濾波或者低壓側就地濾波，根據諧波原理和諧波潮流分析，裝在低壓側具有明顯的優點，主要為;
1)諧波電流在低壓側就近吸收，避免流入高壓系統，減少在整流變壓器上產生損耗和引起故障。
2)針對單臺變壓器的單元式濾波，控制方式簡單可靠，跟隨中頻爐的負載變化動態投切。
3)低壓濾波設備安裝方維護方便.
4)低壓濾波的價格比高壓濾波要低。
執行和參照標準
設備的制造、試驗和驗收，應符合下列我公司標準:
GB/下14549-1993《電能質量公用電網諧波》
G/T 12325-2008《電能質量供電電壓允許偏差》
GB50227-95《并聯電容器裝置設計規范》
GB 10229一88《電抗器》
DL/下653-1998《高壓并聯電容器用放電線圈訂貨技術條件》
GB/下11032-2000《交流無間隙金屬氧化物避雷器》。
